BM是玻璃门或隔热门。

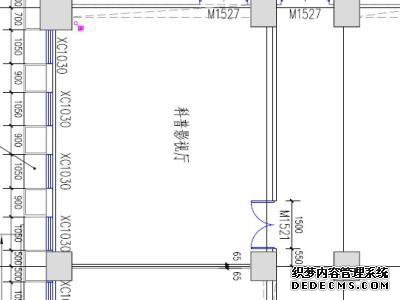

LM表示滑门，-5是数字5，C是窗户，-12是数字12。通常，整个图纸的设计说明后面是门窗表格。您可以使用LM-5号检查门的详细信息，例如宽度，材料和做法。
详细的结构是绘制标签，圆圈下面的数字表示页码，上面的数字表示图形编号。
例如，右下角11/8中的详细说明意味着此位置（扶手）的详细说明是此图纸集的第8页上的数字11（即8种配置）。
扩展数据：绝对海拔高度是根据中国青岛附近黄海的平均水位高度测量的。建筑物总平面图之外的楼层和道路控制点的高度通常以绝对高度为单位，绝对标高以米为单位，更精确地以厘米为单位。
相对标高，也称为建筑物标高，是建筑物主要地面高度的标高。
如图3-3（1）所示，用细实线画出了各种类型图纸中使用的高程符号。高度符号的尖端必须指向您要标记的高度，尖端朝下或朝上。
图3-3（2）显示了一个特定的图。
高程值以米为单位，通常标有3个小数位（整个平面为2位数字）。
“建筑物”图中的标高数字表示端面值。
如果高程号前面有“ 1”，则表示端面小于零高程。
如果数字前没有符号，则表示它高于零位。
如果同一位置代表几个不同的海拔高度，则可以编写数字，如图3-3（4）所示。
参考：百度百科-建筑工程图例符号快速参考手册（第二版）参考：百度百科-建筑工程图例符号快速参考手册
